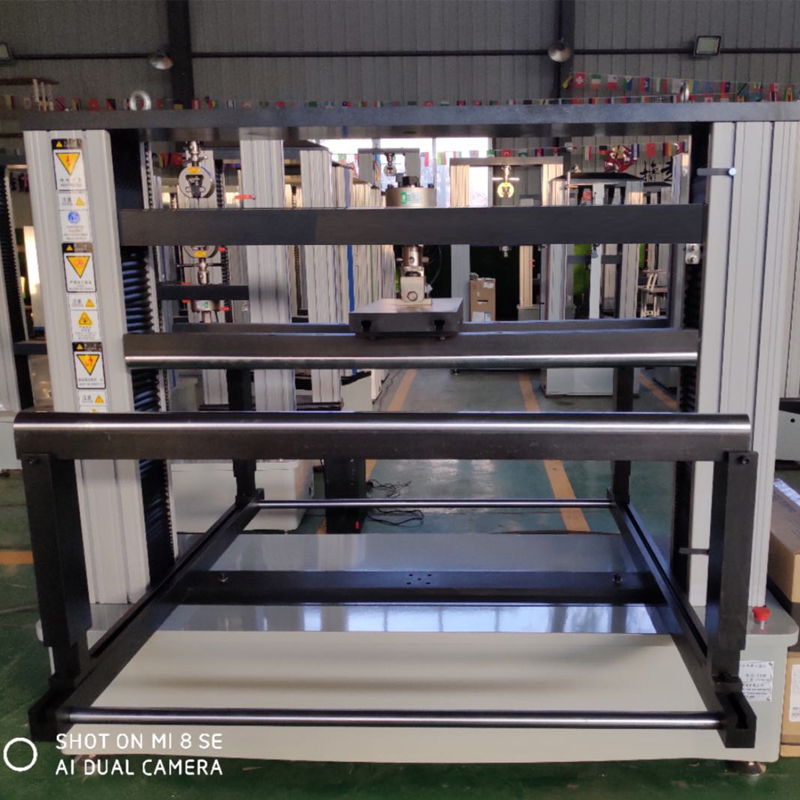

微机控制玻璃三点和四点抗折试验机

微机控制玻璃三点和四点抗折试验机可以采用三点弯曲和四点弯曲试验方法测试玻璃的弯曲强度

微机控制玻璃三点和四点抗折试验机

1.简介

微机控制玻璃三点和四点抗折试验机可以采用三点弯曲和四点弯曲试验方法测试玻璃的弯曲强度,即在规定的试验条件下,一定尺寸和形状的试样,受三点静态弯曲或四点静态弯曲负荷,通过计算其承受负荷的横截面处的弯曲应力,得出试样的弯曲强度。该微机控制玻璃三点和四点抗折试验机依据不同力值和配置不同弯曲试验附具,可测试建筑用钢化玻璃、光伏玻璃和手机使用玻璃材料的弯曲强度。

2.玻璃三点和四点抗折试验相关试验方法

GB/T 17841 半钢化玻璃

GB/T 34328 轻质特理强化玻璃

EN 1288-3 glass in building – determination of bending strength of glass --- part 3: test with specimen supported at two points (four point bending)

JC/T 676 玻璃材料弯曲强度的试验方法

GB 15763.4 建筑用安全玻璃 4部分:均质钢化玻璃

EN 14179-1 glass in building – heat soaked thermally toughened soda lime silicate safety glass --- part 1: definition and description

3.玻璃三点和四点弯曲试验机设计、制造和校准参考试验方法

GB/T2611 试验机 通用技术要求

GB/T16491 电子式万能试验机

GB/T16825.1 静力单轴试验机的检验 1部分 拉力和(或)压力试验机测力系统的检验与校准

ISO7500 metallic materials--- verification of static uniaxial testing machine --- part 1: tension / compression testing machines --- verification and calibration of the force measuring system

ASTM E4 standard practice for force verification of testing machines

EN 10002-2 tensile testing of metallic materials --- part 2: verification of the force measuring system of the tensile testing machine

4. 玻璃三点和四点弯曲试验机工作条件

4.1室温1035℃。

4.2相对湿度≤80%

4.3周围无振动,无腐蚀性介质,无强磁场干扰。

4.4电源电压波动不超过额定电压的10%

4.5在稳固的基础上水平安装,水平度为0.2/1000

5. 玻璃三点和四点弯曲试验机软件特点

5.1.自动停机:试样断裂后,移动横梁自动停止;

5.2.条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;

5.3.自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;

5.4.自动标定:系统可自动实现示值准确度的标定;

5.5.自动保存:试验结束,试验数据和曲线自动保存;

5.6.过程实现:试验过程、测量、显示和分析等均由微机完成;

5.7.批量试验:对相同参数的试样,一次设定后可顺次完成

5.8.试验软件: WINDOWS界面,菜单提示,鼠标操作;

5.9.显示方式:数据和曲线随试验过程动态显示;

5.10.曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;

5.11.曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;

5.12.试验报告:可按用户要求的格式编制报告并打印;

5.13.限位保护:具有程控和机械两级限位保护;

5.14.过载保护:当负荷超过各档最大值的3-5%时,自动停机;

5.15.自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。
